Opis

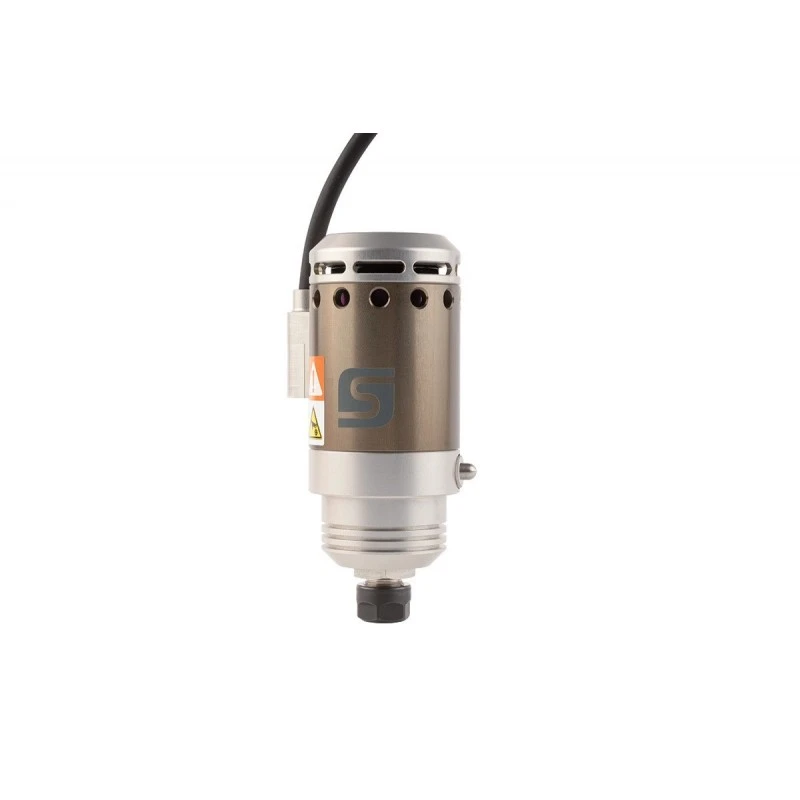

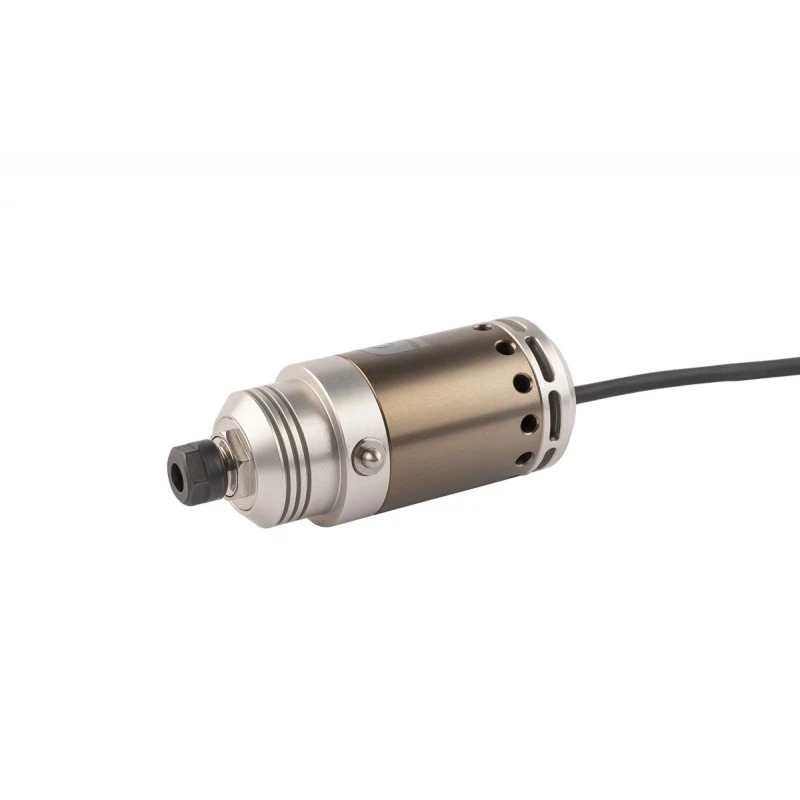

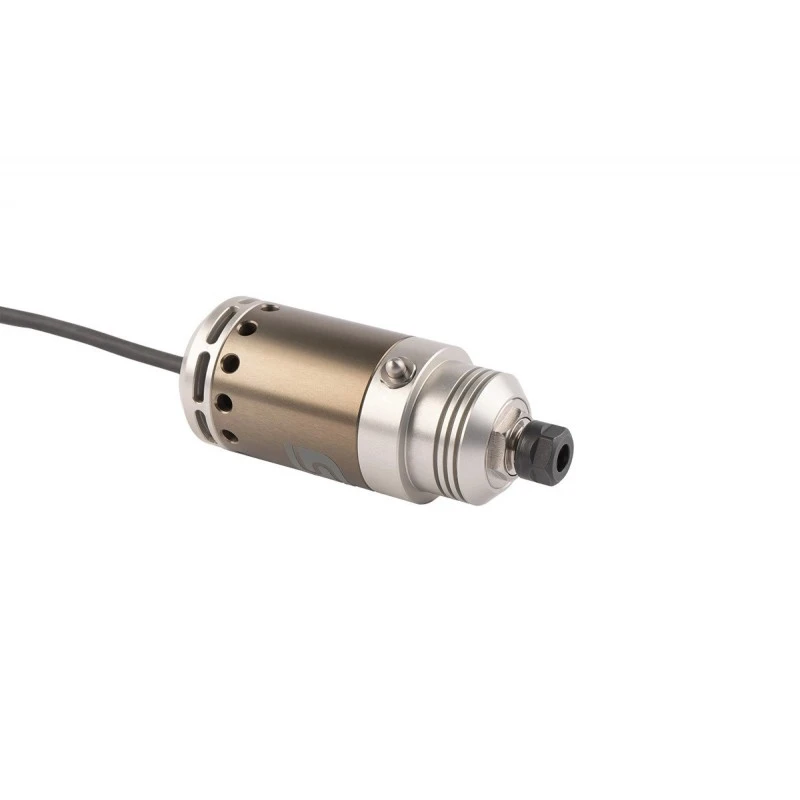

Precyzyjne wrzeciono frezarskie STEPCRAFT HF 500

W drugiej generacji bazuje na konstrukcji pierwszej generacji, ale wnosi wiele nowych funkcji.

HF-500 v2 to cylindryczne wrzeciono o zwartej konstrukcji, wyposażone w silnik asynchroniczny o wysokim momencie obrotowym. Wielkowymiarowe łożyska kulkowe (potrójne łożyska kulkowe) zapewniają precyzyjną współosiowość i zwiększoną żywotność narzędzia. Dalsze zalety to wysoka sztywność, niski poziom wibracji i smarowanie smarem na cały okres eksploatacji.

Jednostka sterująca została całkowicie przeprojektowana i oferuje teraz, oprócz 6 obsługiwanych języków, możliwość łatwego ustawienia prędkości silnika.

Do zastosowania narzędzia z frezarką STEPCRAFT lub routerem innej firmy potrzebne są dodatkowe tuleje zaciskowe ER. Tuleje zaciskowe ER nie wchodzą w zakres dostawy.

Dzięki elastycznej obsłudze wrzeciona frezarki z ploterami CNC różnych marek, sygnały sterujące wrzeciona można przełączać między sygnałem analogowym i cyfrowym oraz między sygnałem PWM 5 V i 10 V.

Specyfikacja techniczna:

Średnica mocowania tulei zaciskowej: max. 8,0 mm
Rodzaj tulei zaciskowej: ER11
Obudowa: Aluminium 7075, anodowane
Średnica obudowy: 52 mm
Wysokość silnika frezującego: 130 mm
Typ silnika: Trójfazowy silnik asynchroniczny
Liczba biegunów silnika: 14
Kierunek obrotów: zgodnie z ruchem wskazówek zegara
Zakres prędkości: 1.000 – 25.000 obr./min
Napięcie (maks.): 24 V
Prąd (maks.): 14,6A / 20,8A
Średnica wału 43 mm
Moc wejściowa: 500 W
Moc wyjściowa: 425 W
Rodzaj łożyska i ilość: Łożysko kulkowe, stalowe, smarowane na cały okres eksploatacji, 3 szt.
Dokładność koncentryczności w tulei zaciskowej: < 0,01 mm
Mechanizm zaciskowy: Ręczny, tuleja zaciskowa ER, przycisk blokady wału
Chłodzenie: labiryntowe chłodzenie powietrzem
Poziom dźwięku: 70 db
Waga: 650 g

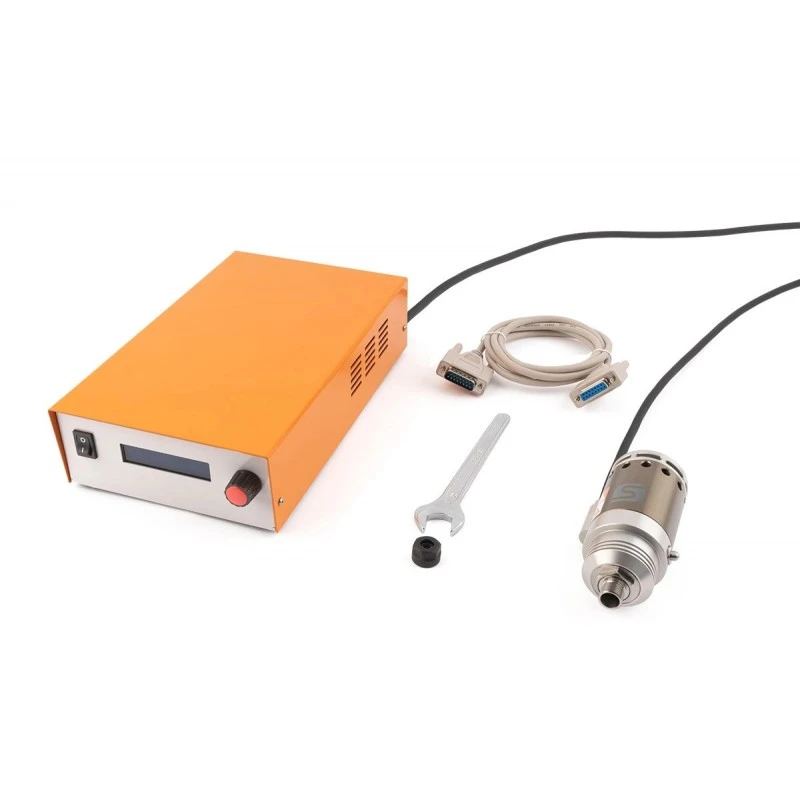

Zakres dostawy:
Wrzeciono HF-500 v2
Jednostka sterująca
Kabel D Sub 15
Klucz płaski SW17
Nakrętka mocująca ER11
