Opis

Stepcraft jako pierwszy oferuje automatyczny system zmiany narzędzi. Wymiennik zawiera pięć kieszeni (opcjonalnie maksymalny zakres do dziesięciu kieszeni). W ten sposób umożliwiono automatyczną, komfortową i kompleksową obróbkę skomplikowanych detali. Idealny do obrabiania elementów w małych seriach.

Montaż jest bardzo prosty: Automatyczny wymiennik narzędzi jest ciasno przymocowany do trzonu wrzeciona, który następnie umieszcza się w 43mm pierścieniu. Aby korzystać z wymiennika narzędzi potrzebny jest kompresor min 9-10 bar (130-145 psi).

Narzędzie jest mocowane w układzie zaciskowym o uchwycie narzędzia SK10. Odbywa się to przy pomocy tulei wyciągającej za pomocą siły sprężynowej i pneumatycznego uwolnienia narzędzia. Automatyczny wymiennik narzędzi zawiera zintegrowany uszczelniacz powietrza, który zapobiega przedostawaniu się kurzu do jego łożyska i wydłuża żywotność produktu.

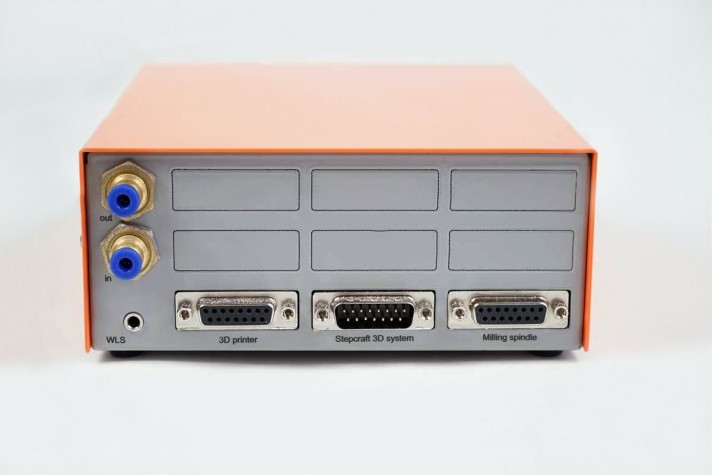

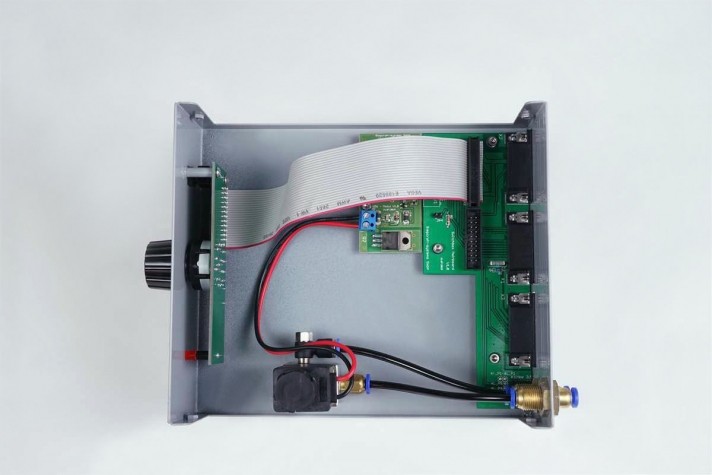

Z modułem sterującym czasochłonne podłączanie i odłączanie różnych narzędzi nie jest już konieczne. Oferuje on miejsce do podłączenia do ośmiu urządzeń jednocześnie , które mogą być łatwo wybrane i mogą rozpocząć natychmiastową pracę. Moduł elektroniczny automatycznej wymiany narzędzi jest już zainstalowany w tym Module Sterującym (switch-box).

Uwaga: oprogramowanie WinPC-NC Starter nie wspiera konfiguracji maszyny z wymiennikiem narzędzi. Musisz zaktualizować oprogramowanie do pełnej wersji WinPc-NC bądź UCCNC (zalecane).

Specyfikacja techniczna:

Magazynek z pięcioma kieszeniami dla pięciu narzędzi (opcjonalnie maksymalnie dziesięć kieszeni)
Obudowa wykonana z aluminium 7075, poddane twardemu anodowaniu
Wał wrzeciona wykonanu ze stali nierdzewnej z podwójnym łożyskiem kulkowym
Współosiowość 0,02 mm
Waga: 357 g
Wytrzymałość na rozciąganie spręzyny : 20 kg = ok. 200 N
Wykorzystuje system mocowania narzędzi SK10 ze zintegrowaną tuleją
Ciśnienie robocze: 8 bar
Dwa przyłącza pneumatyczne dla 4 mm rurek
Urządzenie o średnicy trzony 43 mm
Odpowiedni dla prędkością do 20.000 obrotów na minute
Średnica mocowania: 52 mm

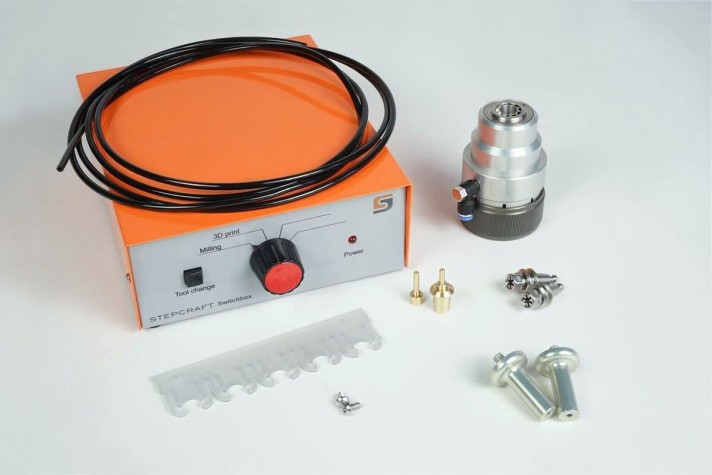

Zakres dostawy:

1x mocowanie wymiennika narzędzi
1x magazynek z pięcioma kieszeniami
2x uchwyt narzędziowy SK10 na narzędzia o średnicy ø 3.175 mm (1/8 „”)
1x moduł sterujący (switch-box) wraz z 1x elektronicznym modułem wymiennika narzędzi

Pasuje do:
Seria D
Seria M
