Opis

Komplet OTK-3 z kompletem Nóż styczny OTK-3, zestaw kółek bigujących, adapter docisku i ostrze oscylacyjne 10 mm.

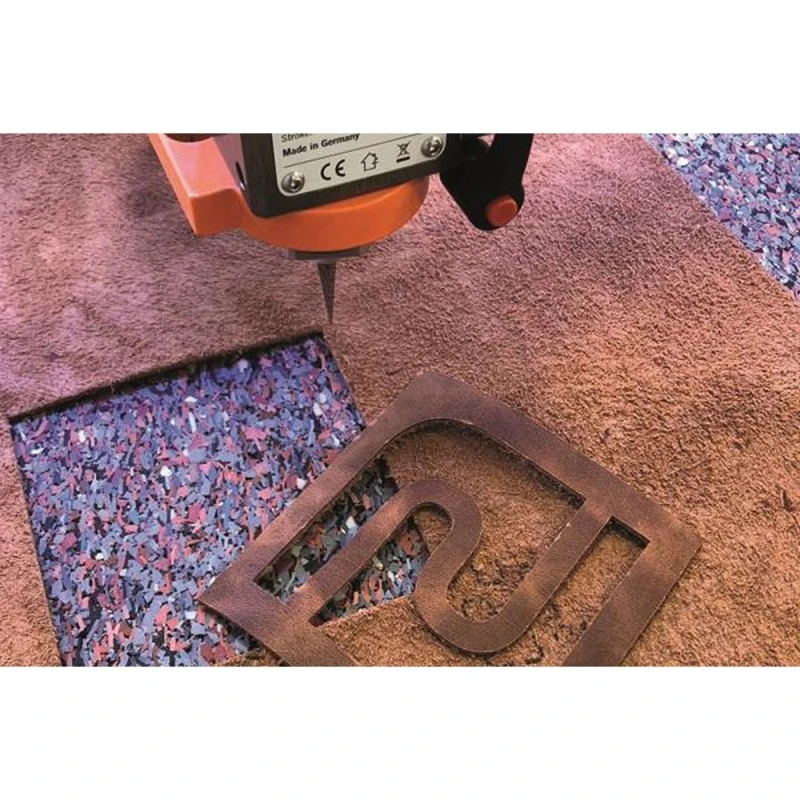

Użyj oscylacyjnego noża OTK-3 do szybkiego i precyzyjnego cięcia różnych materiałów.

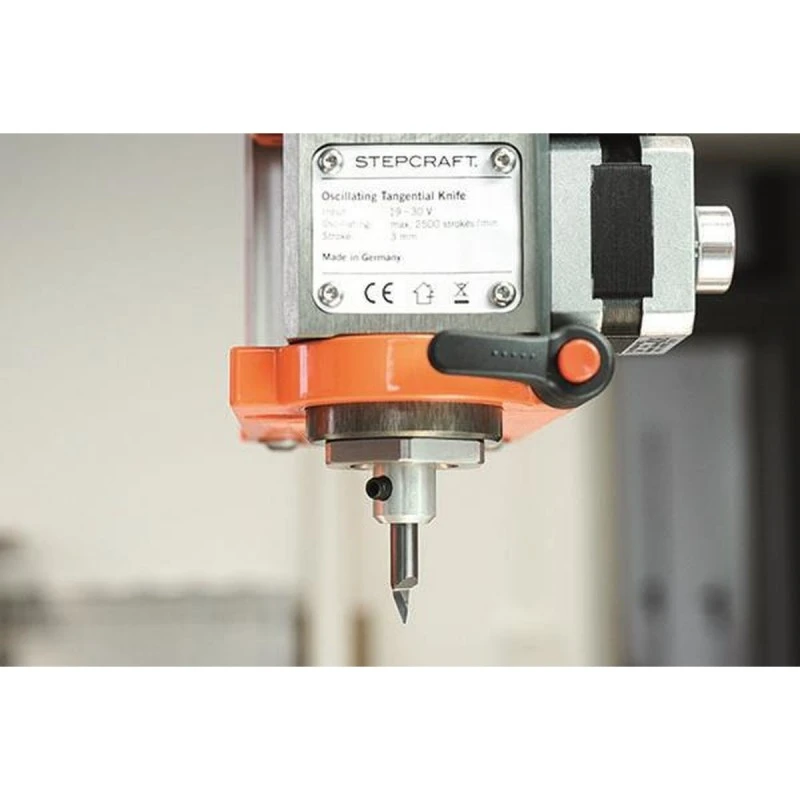

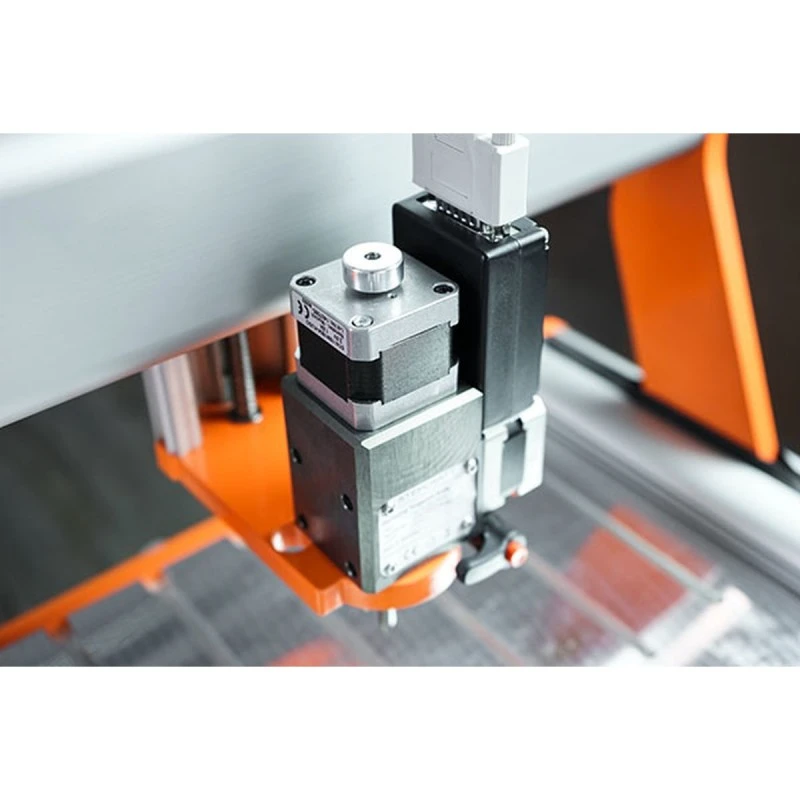

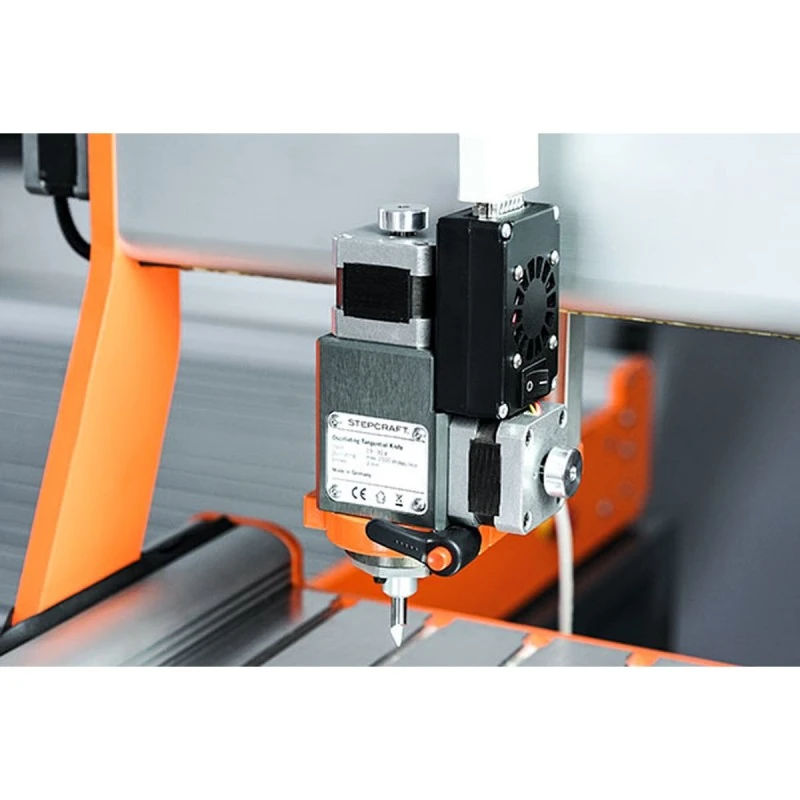

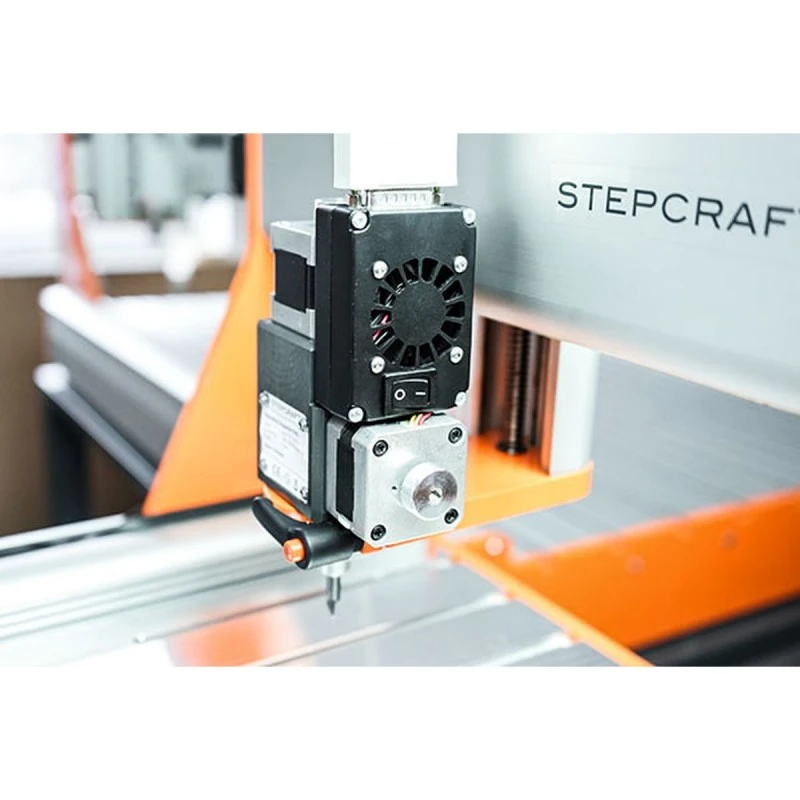

W tym celu narzędzie jest mocowane w uchwycie narzędziowym w osi Z CNC i sterowane za pomocą oprogramowania sterującego CNC.
Potężny silnik oscylacyjny szybko porusza ostrzem w górę iw dół, podczas gdy siłownik obraca ostrzem w odpowiednim kierunku cięcia.

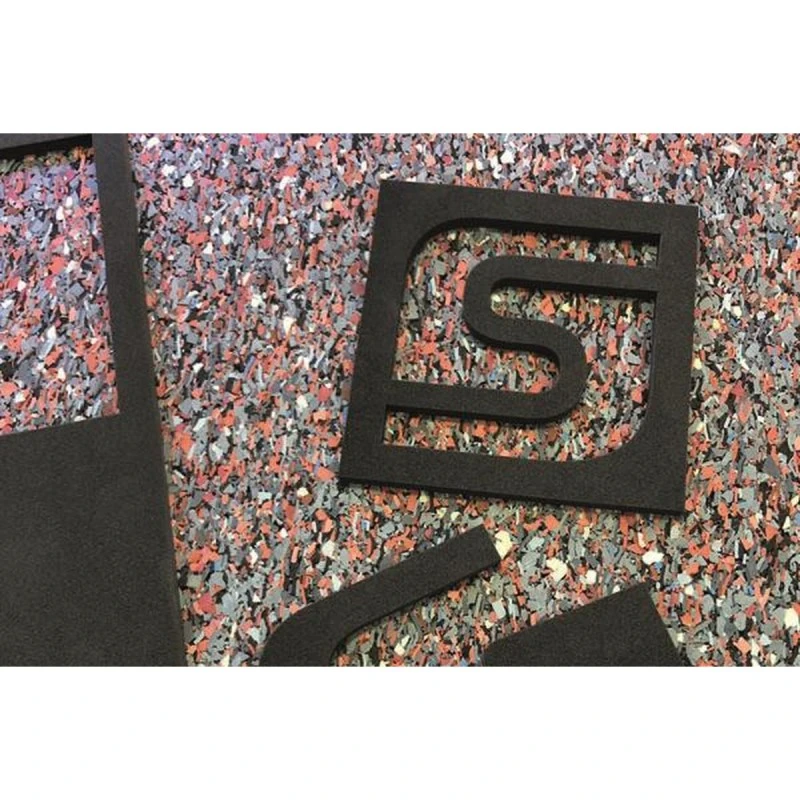

W ten sposób nóż oscylacyjny zapewnia bardzo dokładne wyniki nawet przy małych konturach i literach.
Ostrza pełnowęglikowe są dostępne z głębokościami cięcia od 6 do 25 mm.

Uwaga: Działanie OTK-3 wymaga aktualnej wersji UCCNC (1.2110) lub pełnej wersji WinPC-NC.

Specyfikacja techniczna:
Maks. skok noża: 200 N przy 1300 skokach / min
Maksymalna częstotliwość skoków: 2000 skoków / min
Tryb oscylacyjny: Operacja rowkowania / 1300 uderzeń / 2000 uderzeń
Skok: 3,0 mm
Narzędzie do średnicy wału: 6,0 mm
Interfejs narzędzia: wał Weldon
Wymiary: 98 x 52 x 160 mm
Średnica mocowania: 43 mm
Waga: 1,08 kg (bez noża, kabla połączeniowego)
Obudowa: aluminium anodowane 7075
Napięcie: 30 V
Elektronika sterująca: 5 V

Typowe materiały:
Materiały uszczelniające
Tektura falista / Płyty lite
Skóra i korek
Tkaniny i folie
Twarde płyty piankowe
Wykładzina podłogowa
Depron

Zakres dostawy:

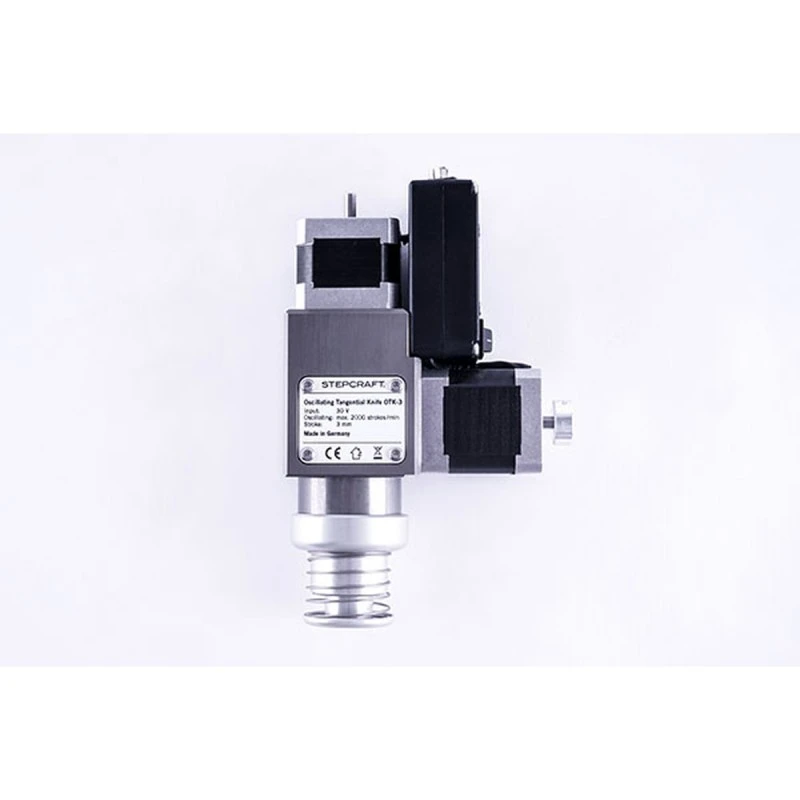

Nóż styczny oscylacyjny OTK-3
Kabel połączeniowy D-Sub-15
1 g specjalnego smaru do konserwacji

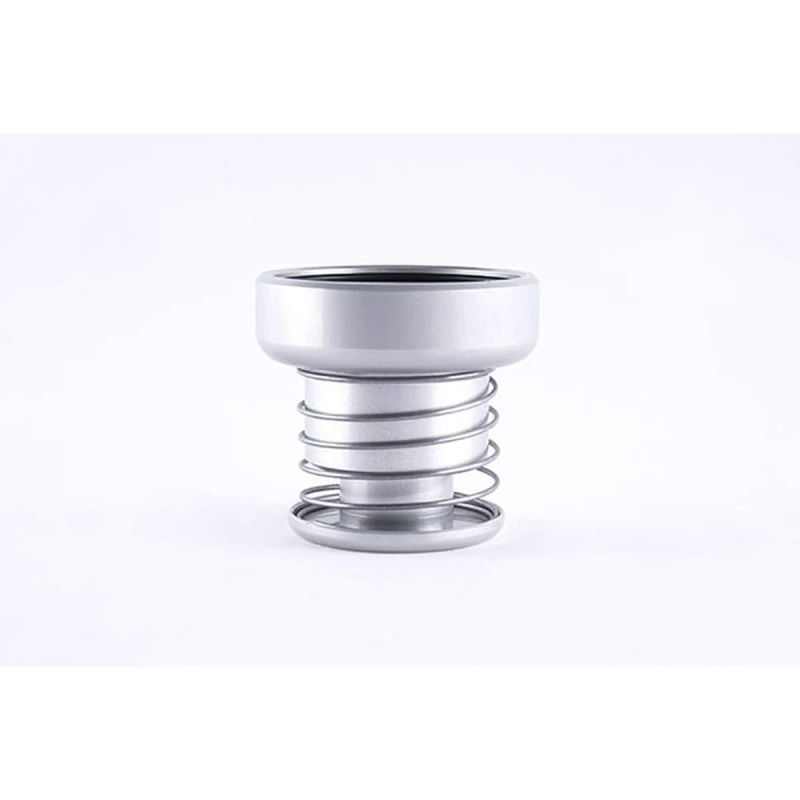

Adapter dociskowy

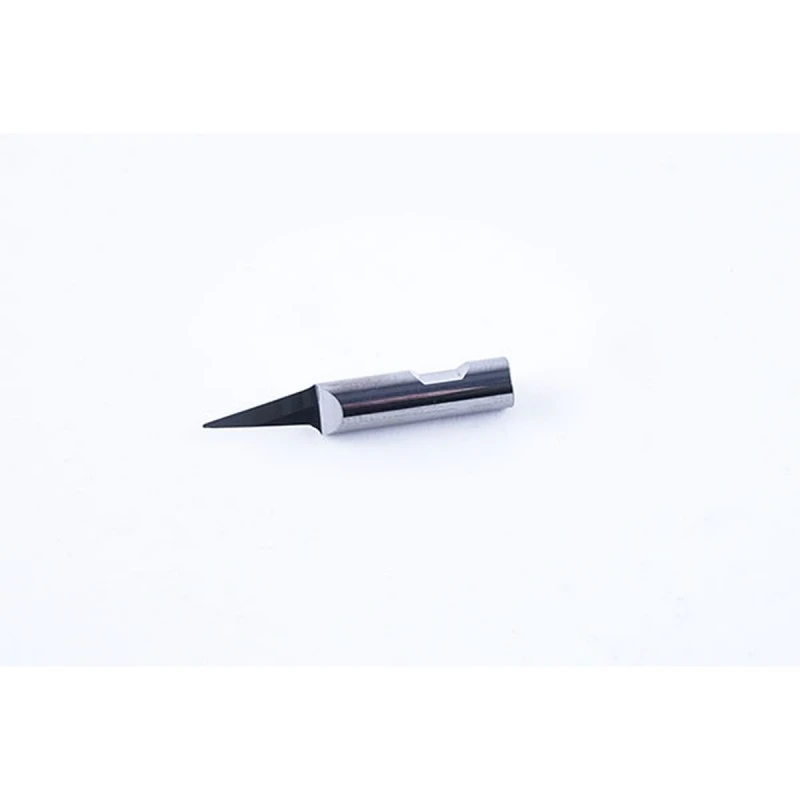

Oscylujące ostrze 10 mm

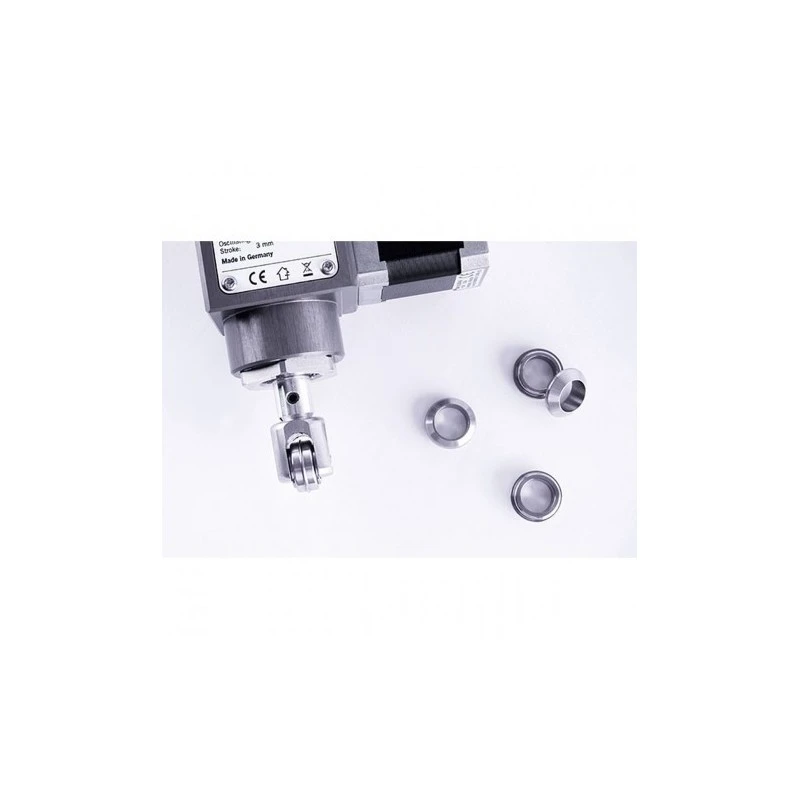

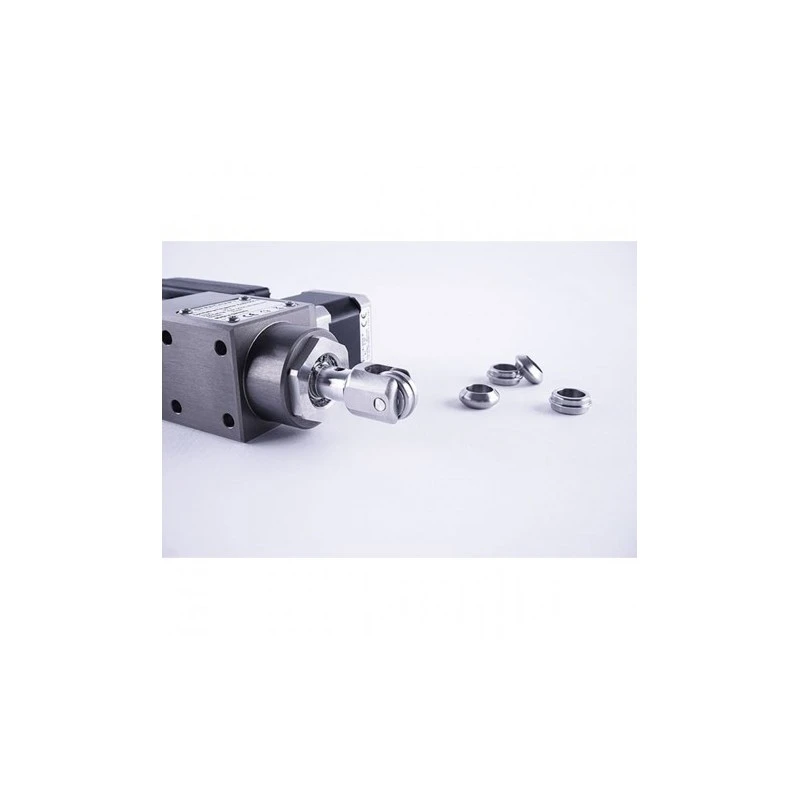

Koło bigujące składające się z:
Ø 20 mm, B 0,7 mm,T 0,7 mm dla Kartonu 150 – 300 g/m2
Ø 20 mm,B 1,1 mm, T 1,1 mm dla Kartonu 150 – 300 g/m2
Ø 20 mm,B 1,5 mm, T 1,5 mm dla Kartonu 150 – 300 g/m2
Ø 20 mm,promień 1,5 mm
Ø 20 mm,promień 3 mm
